安全控制模塊（SIL2）
產品型號：UW5119S

UW5119S 安全控制模塊是UW500s安全控制系統的核心處理單元，執行以下安全控制任務：掃描讀取數字量輸入模塊和模擬量輸入模塊的各通道安全表決實時數據；執行用戶所編程生成的安全控制程序，安全控制程序應由經過認定的安全控制算法模塊集，及其算法鏈接關系構成；執行安全控制運算輸出，并將實時輸出數據送至數字量輸出模塊；協調處理控制站內部的綜合診斷、控制計算、監控操作等；高可靠、高可用、高安全、強適應性設計，確保適用于各類復雜安全控制策略應用。

功能特點

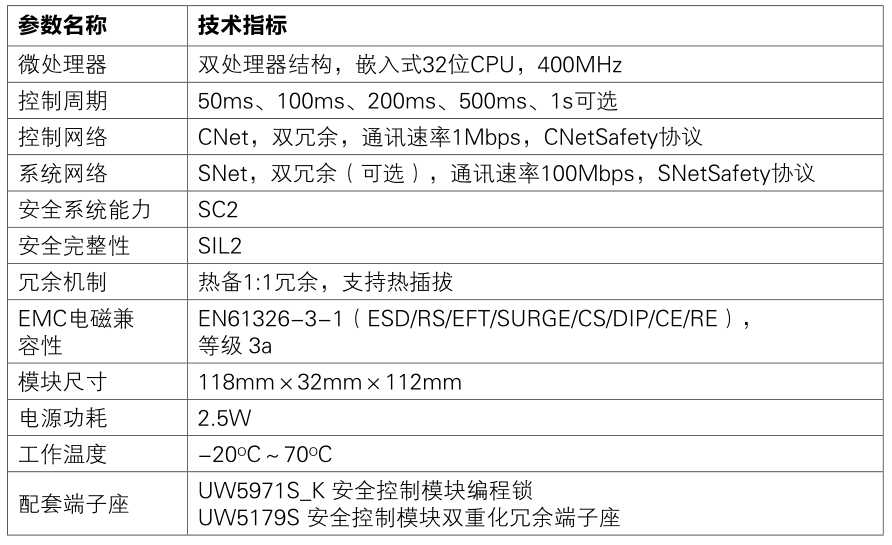

技術參數


  • 采用1oo1D架構設計，內置兩塊獨立安全專用高性能處理器芯片，軍工級品質，分別實現安全控制以及通信處理功能；
  • 提供完整的故障實時診斷，包括輸入電源過欠壓及過流監視診斷保護、控制CPU單元內部的自診斷以及通信CPU單元的輔助診斷，模塊面板提供豐富的自診斷和運行狀態信息指示；
  • 控制CPU單元負責核心實時控制功能，具有自診斷功能，包括內部寄存器、RAM、程序空間、程序與堆棧計數器、中斷處理、時鐘以及通信等，控制CPU外部配置獨立時基的硬件窗口看門狗芯片，周期監控CPU運行狀態，提供故障診斷復位功能；
  • 通信CPU單元負責控制模塊和編程監控站之間的信息交互，同時實現對控制CPU單元的監視診斷，包括控制CPU的工作狀態、時序響應、應用程序運算執行等；
  • 提供運行態、運行編程態、編程態的3種正常工作模式及3種特殊工作模式初始化態、故障安全態、最終安全態；
  • 集成雙通道1Mbps CNet網絡控制器和驅動接口，雙重化冗余配置，采用CNetSafety控制網絡安全通信層協議，兼顧安全性和可用性；
  • 集成雙通道100Mbps SNet網絡控制器和驅動接口，雙重化冗余配置，采用SNetSafety功能安全型實時以太網通信協議，可確保系統網絡的實時性、安全性和可用性；
  • 支持雙重化冗余配置，可實現故障診斷后冗余切換，提高系統可用性；
